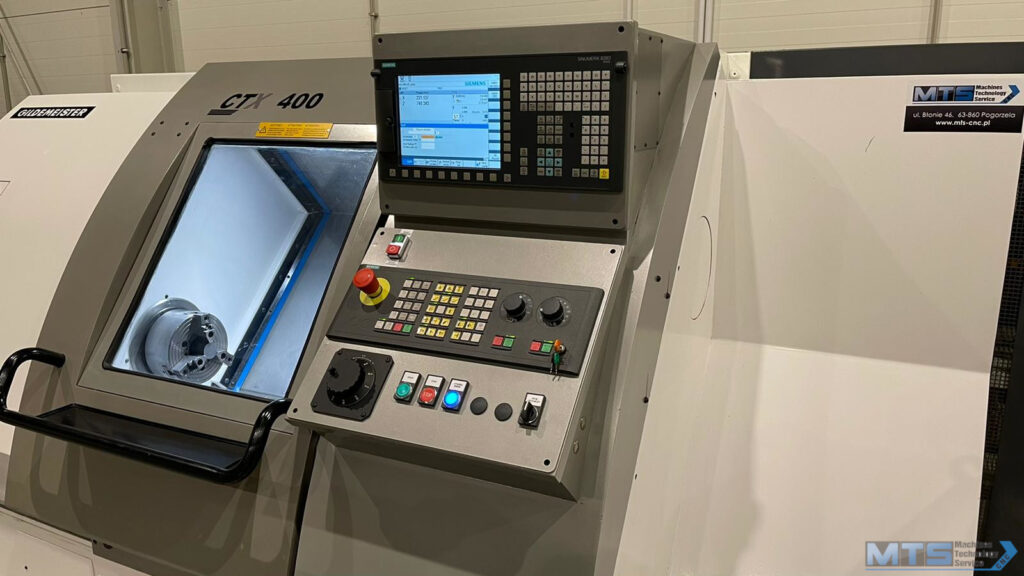

Tokarka Gildemeister CTX400 RETROFIT!!!

Typ: Tokarka CNC

Producent: GILDEMEISTER

Model: CTX 400

Sterowanie: SINUMERIK 828D

Kraj prod.: Niemcy

Rok prod. 1991r

Rok retrofitu 2020r

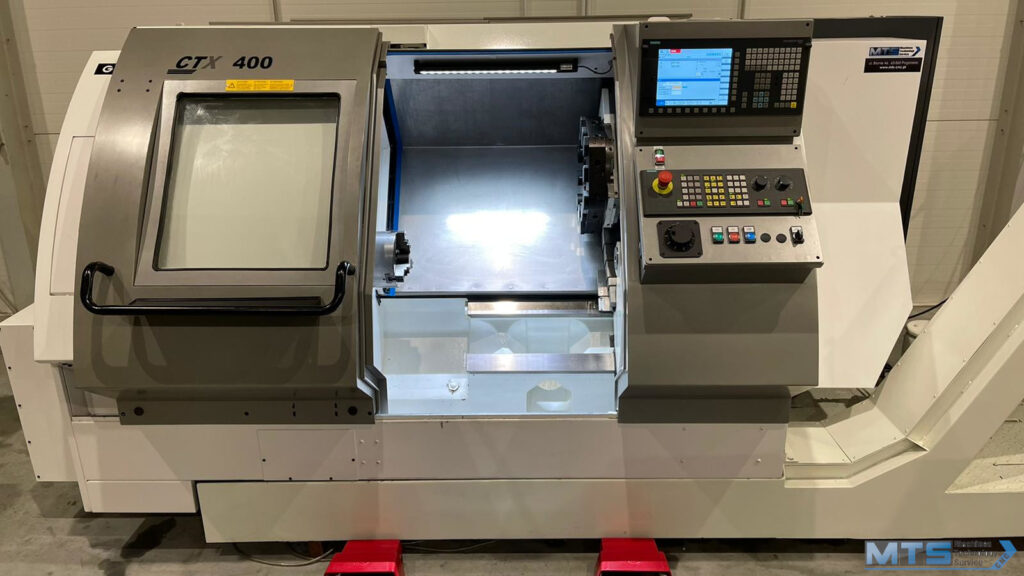

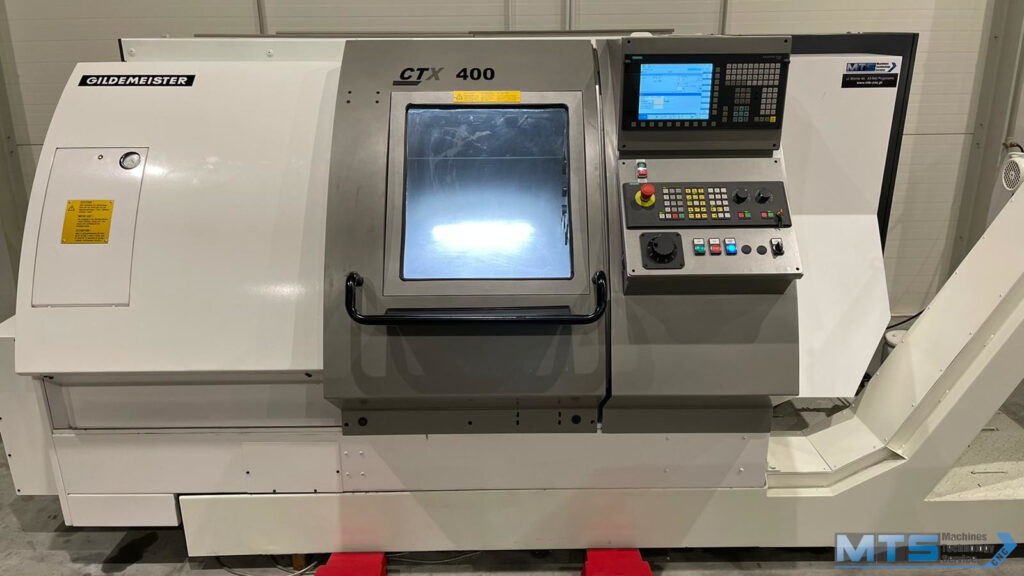

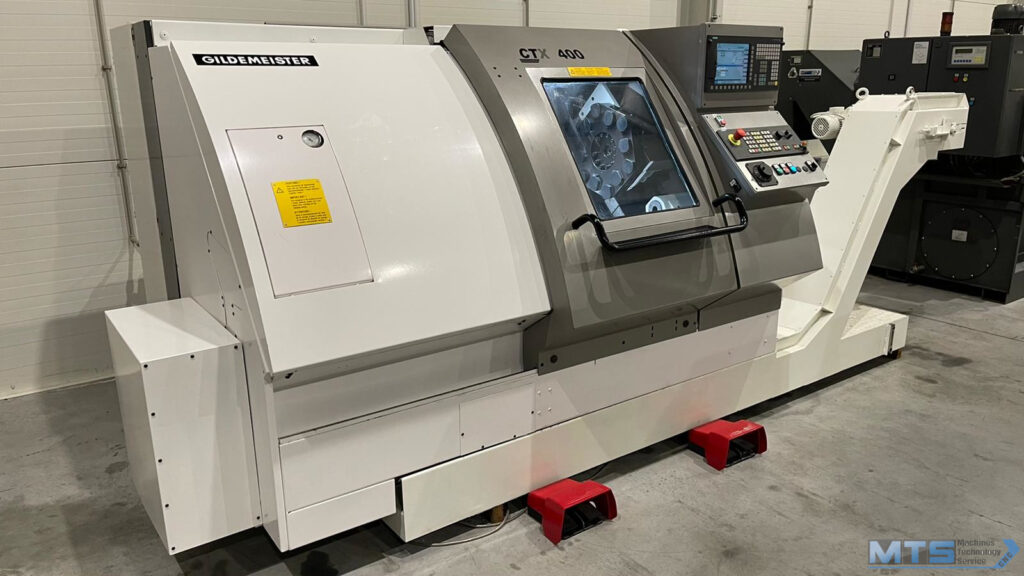

Maszyna Gildemeister CTX400 RETROFIT ze zmienionym sterowaniem z Eltropilot na nowe firmy SIEMENS.

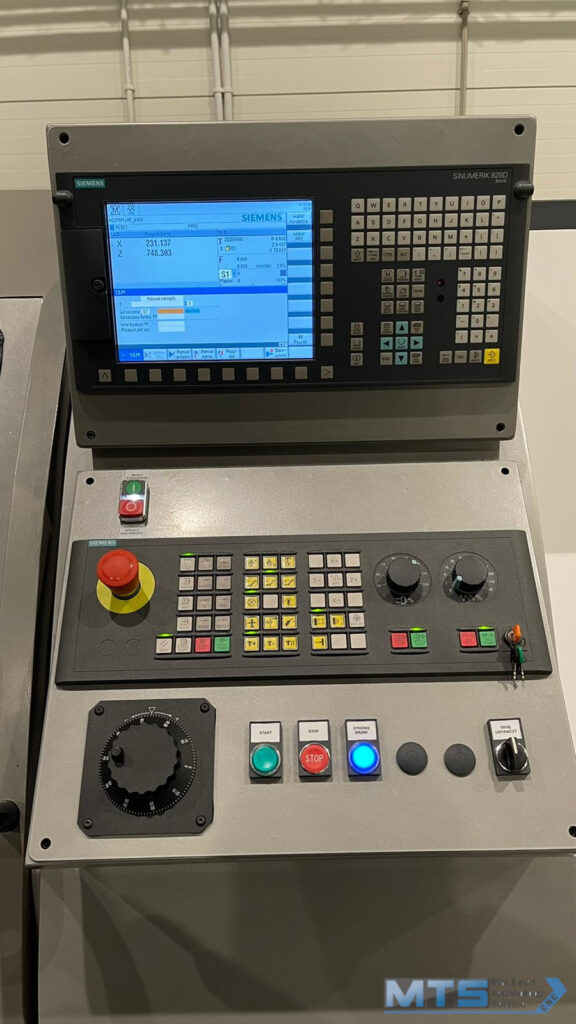

Zamontowano sterownik SINUMERIK 828D w języku polskim z dobrze znaną i prostą w obsłudze nakładką do programowania SHOPTURN.

W obrabiarce zamontowano nowoczesne i dynamiczne silniki osi X, Z oraz napędzanych narzędzi. Sterowane przy użyciu zaawansowanych serwonapędów serii SINAMICS, które zastąpiły stare i wysłużone moduły SIMODRIVE.

Wymieniono praktycznie wszystkie przewody elektryczne, styczniki, przekaźniki, czujniki oraz zamontowano oświetlenie LED.

Maszyna przeszła kompletny przegląd serwisowy. Została całkowicie rozebrana po czym ponownie złożona usuwając przy tym wszystkie usterki.

Zostały wymienione łożyska wrzecionowe na precyzyjne i markowe elementy firmy NSK.

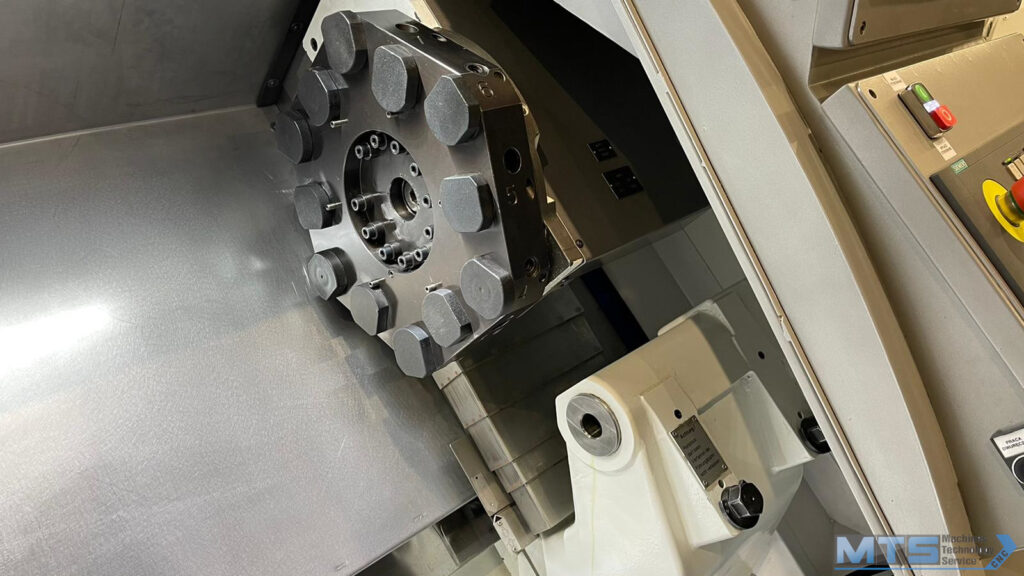

Kompleksowy przegląd przeszła także głowica narzędziowa. Zostały użyte tylko oryginalne części firmy SAUTER.

Zamontowano całkowicie nowe centralne smarowanie. Od pompy, przez wężyki, rozdzielacze aż po same dozowniki.

Przegląd przeszedł także klimatyzator firmy BKW.

Wymieniono także wszystkie materiały eksploatacyjne: paski, węże, zgarniacze, oleje i filtry.

Typ: Tokarka CNC

Producent: GILDEMEISTER

Model: CTX 400

Sterowanie: SINUMERIK 828D

Kraj prod.: Niemcy

Rok prod. 1991r

Rok retrofitu 2020r

Parametry maszyny:

– głowica: 12 – narzędzi na oprawki VDI 30

-napędzane narzędzia

-oś C

– max obr. 5000/min.

– moc napędu wrzeciona: 22 KW

– średnica toczenia nad łożem Fi 500 mm

– średnica toczenia nad suportem poprzecznym Fi 290 mm

– max długość toczenia 640 mm

– droga osi X (planowanie) 212 mm

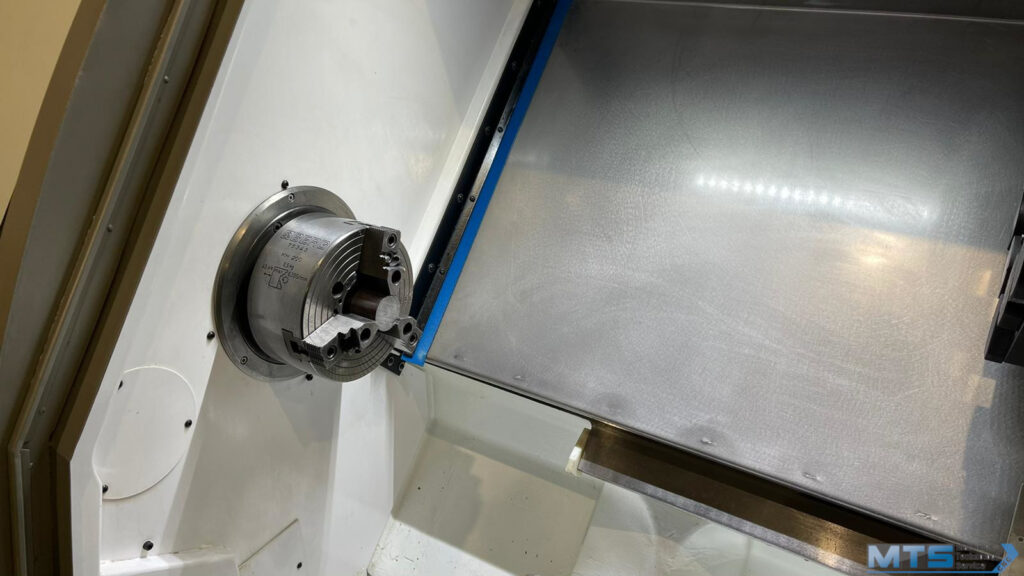

– uchwyt trójszczękowy na wrzecionie głównym BERG KH 200, przelot Fi- 68 mm

-wrzeciono przelotowe

– max średnica wałka Fi-65 mm

– system chłodzenia

– konik hydrauliczny

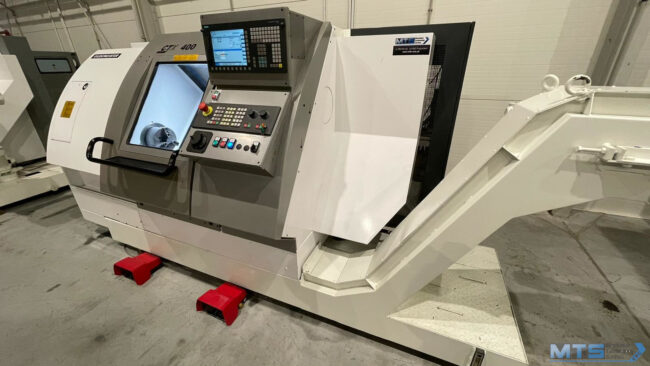

– transporter wiorów

– DTR

– waga maszyny: 5,2 tony

– gabaryt zewnętrzny: 4527 x 1940 x 1730 mm
